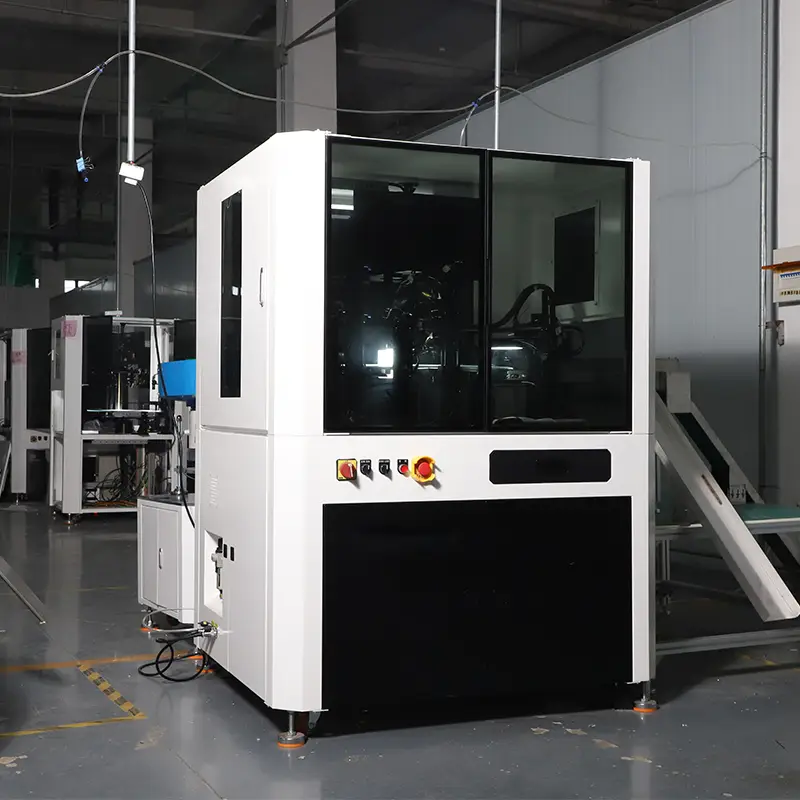

Equipo de inspección por visión automática de tubos de cobre

LANCE INDUSTRIAL respalda la producción personalizada no estándar de equipos automatizados de inspección de tamaño y apariencia para satisfacer las necesidades de inspección (detección) de diferentes productos.

El equipo de inspección por visión automática de tubos de cobre incluye principalmente la inspección de tamaño, color, defectos, manchas, etc., mejorando la eficiencia de producción e inspección.

Parámetro del producto

Casos de prueba

1.Imagen de muestra:

2.contenido de la inspección:‌

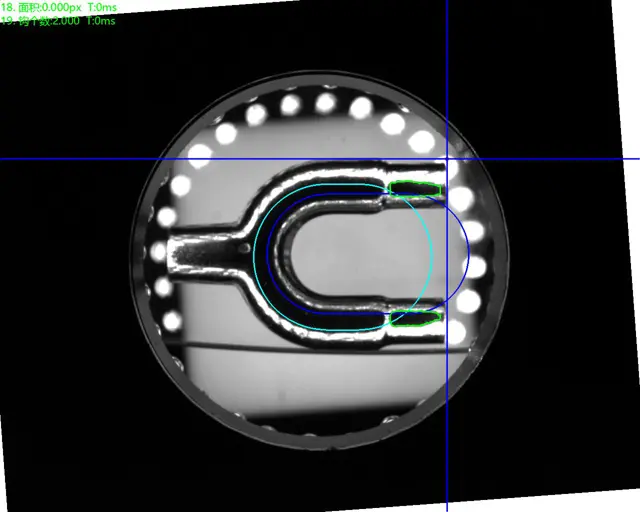

Imágenes de prueba de muestra:

Imagen original de detección de luz positiva inferior.

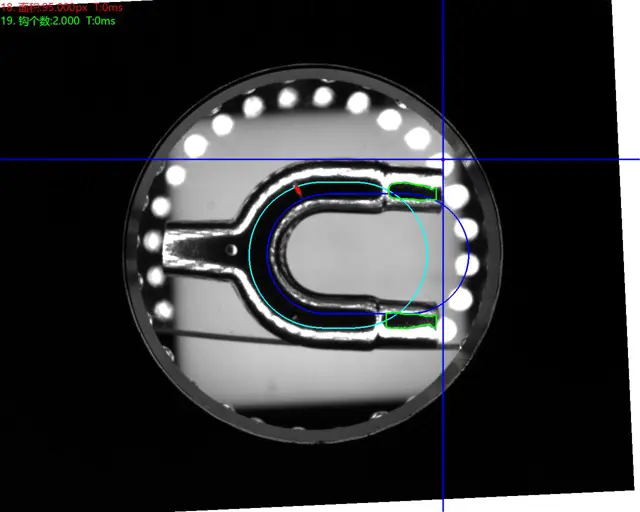

NG -arañazos

DE ACUERDO

DE ACUERDO

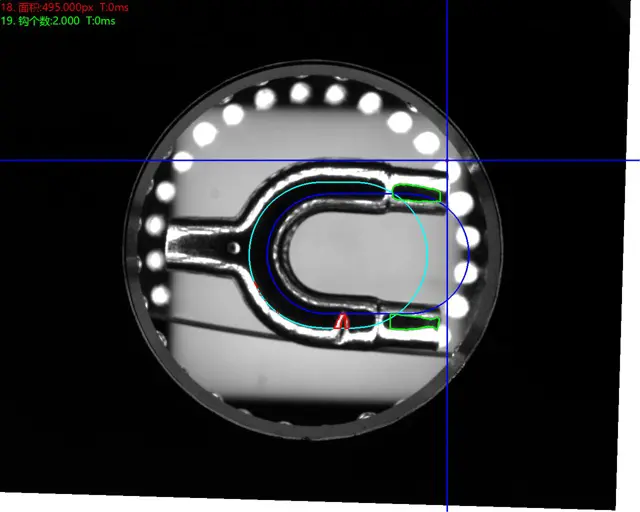

NG - daño

Requisitos de instalación:

Es necesario garantizar suficiente espacio para la instalación del equipo de inspección por visión automática de tubos de cobre.

Temperatura ambiente: 0-50 grados Celsius;

Humedad del aire: inferior al 90 % de humedad relativa;

Interferencia electrónica: Proporcionar al equipo una ubicación donde la interferencia electrónica sea mínima.

Fuente de alimentación: CA 220 V, 50 Hz, consumo de energía <1 KVA.

Detalles de producción

El equipo de inspección por visión automática de tubos de cobre se basa en un método de medición relativa, que calcula las dimensiones reales mediante trazabilidad, calibración de aumento, elevación automática de bordes y medición de imágenes en pantalla. En la medición de precisión, se requiere un aumento de 35x o más para lograr una precisión a nivel de micras. Con este aumento, el ancho de la línea de visión es inferior a 5 mm. Para objetos de más de 5 mm, esto debe combinarse con lecturas de análisis de desplazamiento y medición de ventana. En los procesos de producción industrial cada vez más inteligentes y automatizados que exigen mayor precisión y exactitud, los sistemas de visión artificial son un método de inspección altamente eficiente para productos industriales.

Placa de vidrio giratoria

Etapa de análisis de datos

Encimera

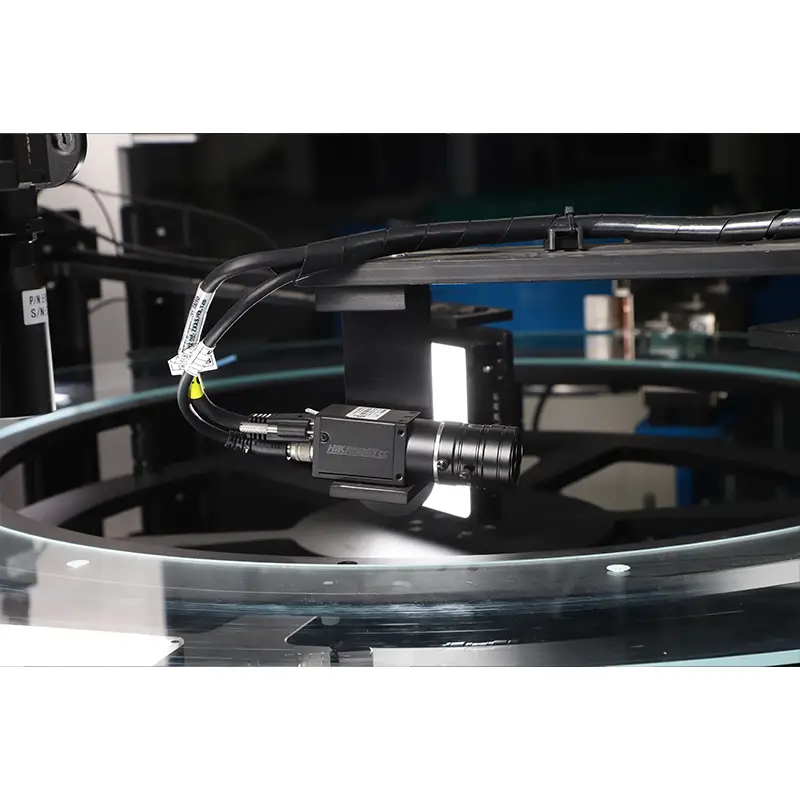

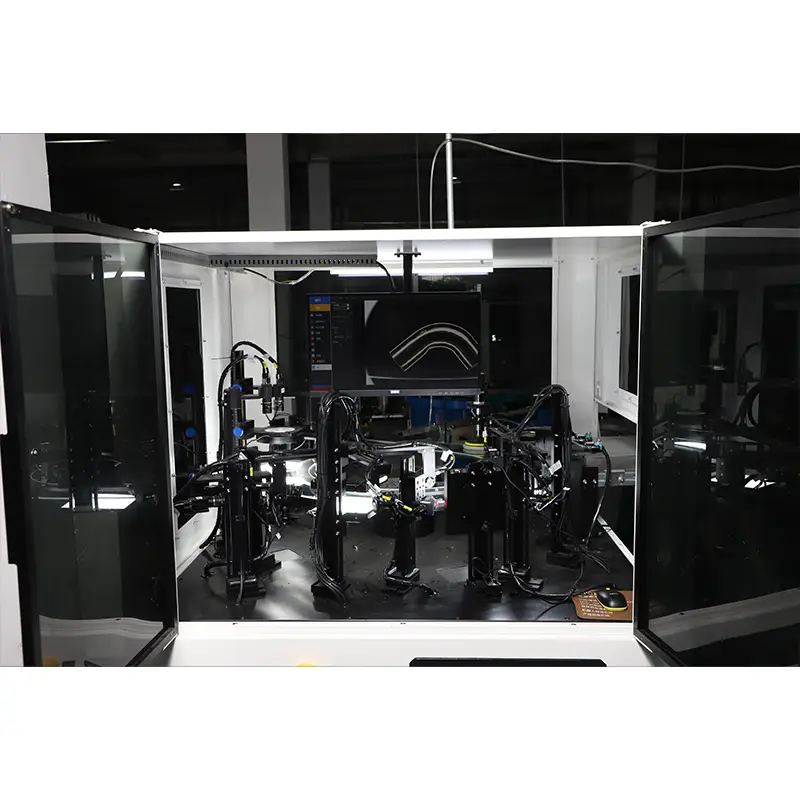

Etapa de captura de imagen

Etapa de alimentación

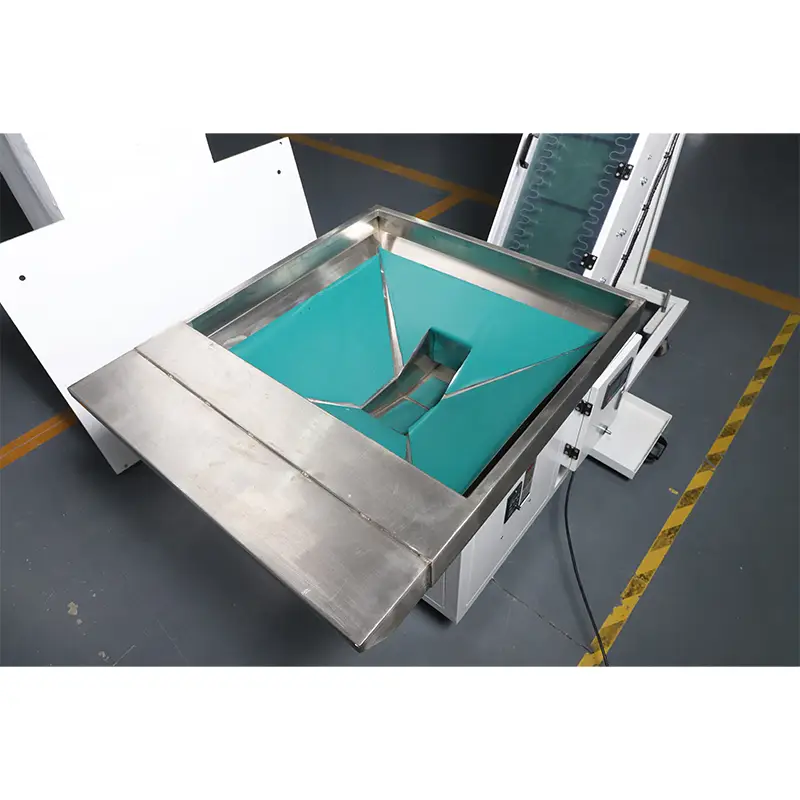

Placa vibratoria
